Tudo isto chegou como luz
O primeiro campo profundo do James Webb. Os arcos alaranjados são galáxias distantes, cuja luz o aglomerado à frente entorta. Nada aqui foi visitado nem repetido em bancada: tudo chegou como luz. — NASA, ESA, CSA e STScI, domínio público
Medir uma direção é medir um ângulo
- A esfera celeste tem duas dimensões: só direção, nunca distância
- Unidade prática: o segundo de arco
1° = 60′ = 3600″
Aplicação: a maior paralaxe do céu
Proxima Centauri desloca-se 0,77″ ao longo do ano. Em radianos:
É o maior efeito de paralaxe que existe — e são milionésimos de radiano. Toda a astrometria vive nessa escala, e é por isso que a unidade de trabalho é o segundo de arco, não o radiano.
A constante mais usada da astronomia prática
Converter radianos em segundos de arco:
Não é constante física: é só 180 × 3600 / π.
Aplicação: o tamanho angular do Sol
O diâmetro solar sobre a distância, convertido por 206265:
Meio grau — e a Lua subtende quase o mesmo. É essa coincidência que torna possíveis os eclipses totais.
O disco que subtende meio grau
O Sol pelo SDO em ultravioleta extremo (17,1 nm), não em luz visível. A borda nítida é o limbo — o disco que subtende os 32′ da conta anterior. O brilho que passa dela é a coroa. — NASA/GSFC/SDO, domínio público
Aproximação de pequenos ângulos
Um objeto de tamanho ℓ a distância d subtende:
Erro menor que 1% para θ < 10°. Em segundos de arco, é exata para qualquer propósito.
Aplicação: o diâmetro de Júpiter
Na oposição o disco mede 47″, e o planeta está a 4,2 UA:
Valor tabelado: 142 984 km — três algarismos batem, e a conta foi uma multiplicação. A mesma relação ao contrário: uma moeda de 1 real subtende 1″ a 5,6 km.
O disco de 47 segundos de arco
Júpiter em disco cheio, pelo Hubble, em 21 de abril de 2014. A olho nu ele é um ponto; é este disco de 47″ que sustenta a conta anterior. A oval alaranjada é a Grande Mancha Vermelha. — NASA, ESA e A. Simon (GSFC), domínio público

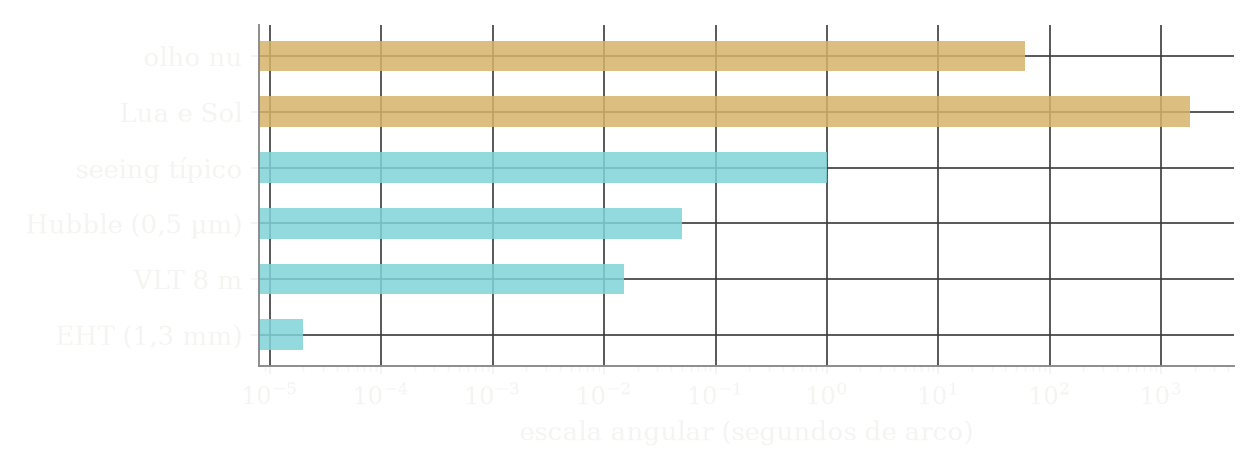

Calibrando a intuição
Do olho nu ao VLBI vão seis ordens e meia de grandeza: 60″ / 20 μas = 3 × 10⁶.
Ângulo sólido
Direções ocupam área na esfera; um cone de meia-abertura α subtende:
Para α pequeno, é a área do disco de raio angular α — e é essa integral que reaparece no Capítulo 6, ao converter intensidade específica em fluxo.
O céu em graus quadrados
Guarde esse número: ele converte a área de um levantamento em fração do céu, e portanto contagens em densidade.

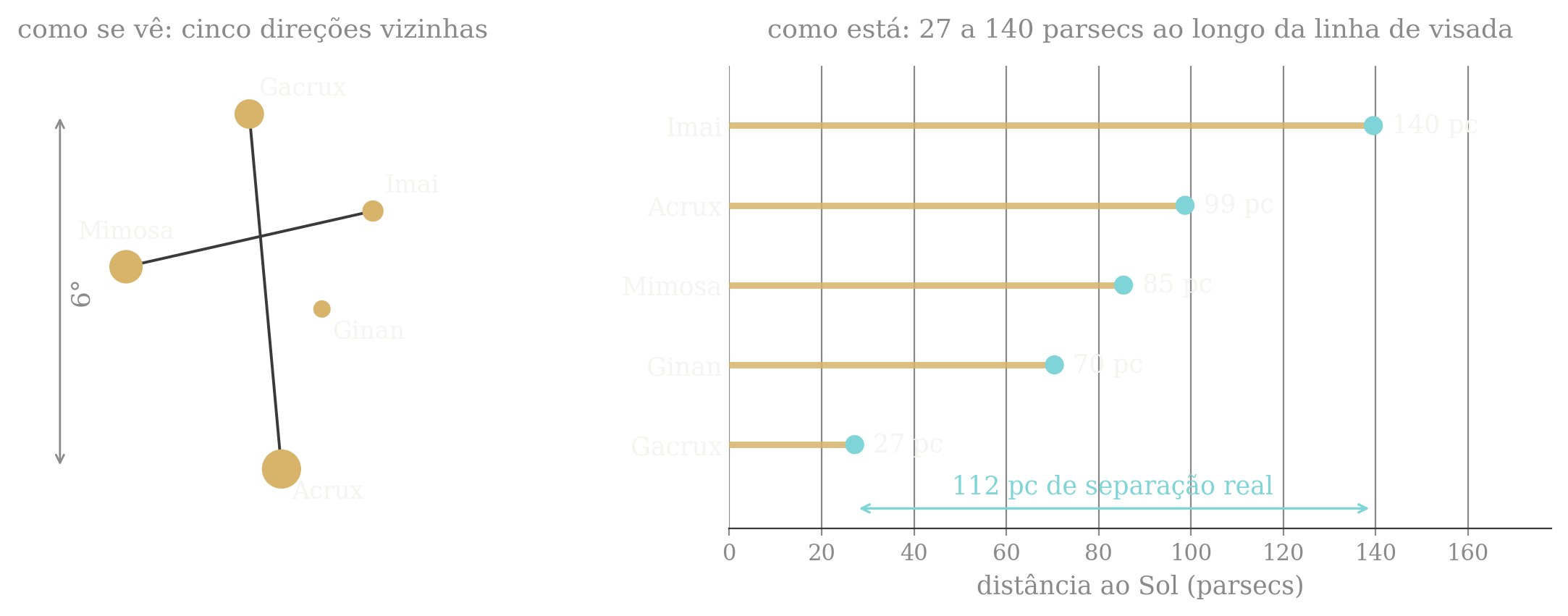

O Cruzeiro do Sul, em profundidade
Seis graus no céu, 112 parsecs no espaço. A cruz é perspectiva, não estrutura: Ginan, que aparece dentro dela, está 69 pc à frente de Imai. — Paralaxes Hipparcos e Gaia EDR3, via SIMBAD

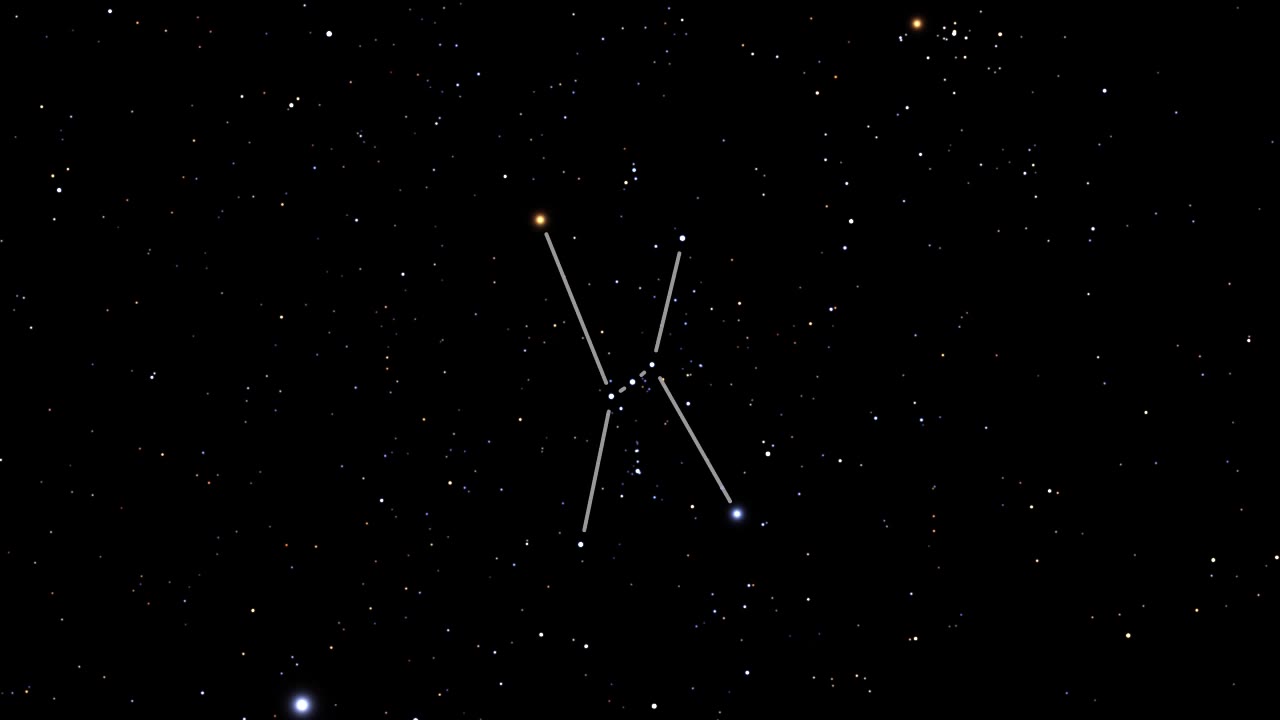

Órion, como se vê da Terra
A alaranjada é Betelgeuse; a azul, Rigel; no meio, o cinturão que aqui se chama Três Marias. É a figura que praticamente toda cultura desenhou no céu. — NASA / STScI, visualização de Frank Summers

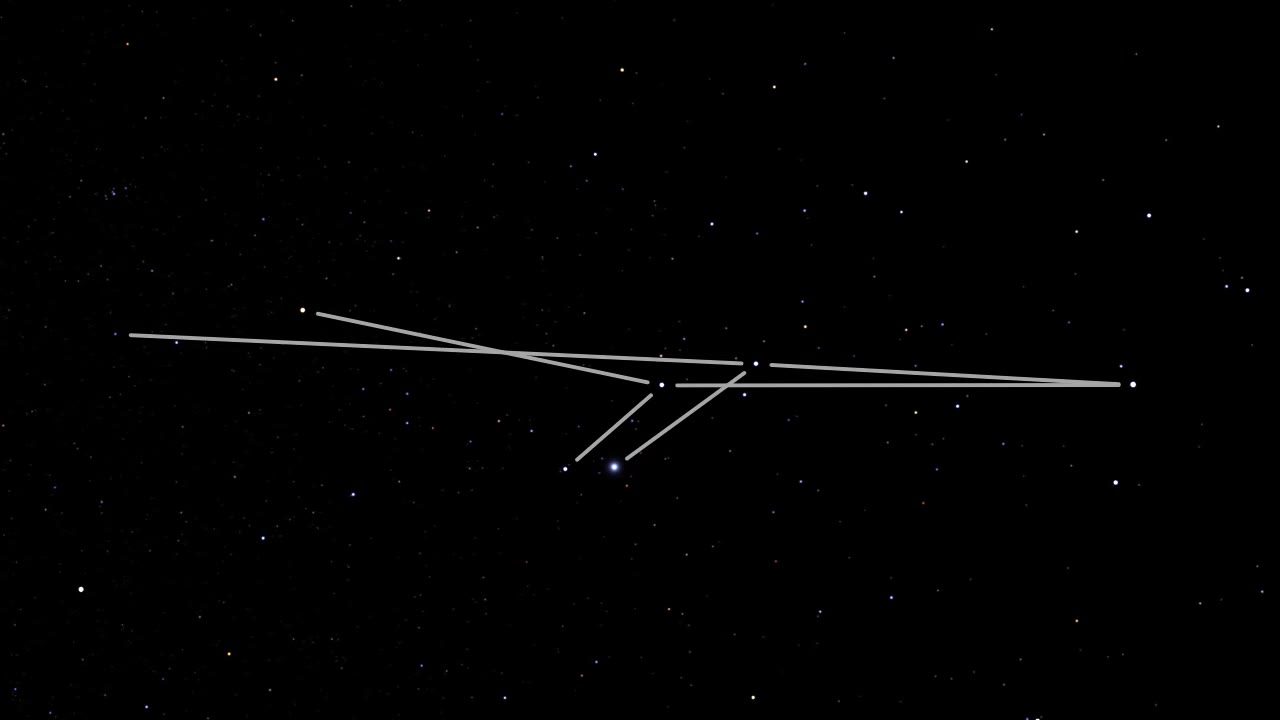

A mesma Órion, de outro ponto de vista
As mesmas estrelas, com as mesmas ligações, vistas de um ponto deslocado da Terra: a figura se desfaz. Ela nunca foi um objeto — era o ângulo de onde olhávamos. — NASA / STScI, visualização de Frank Summers

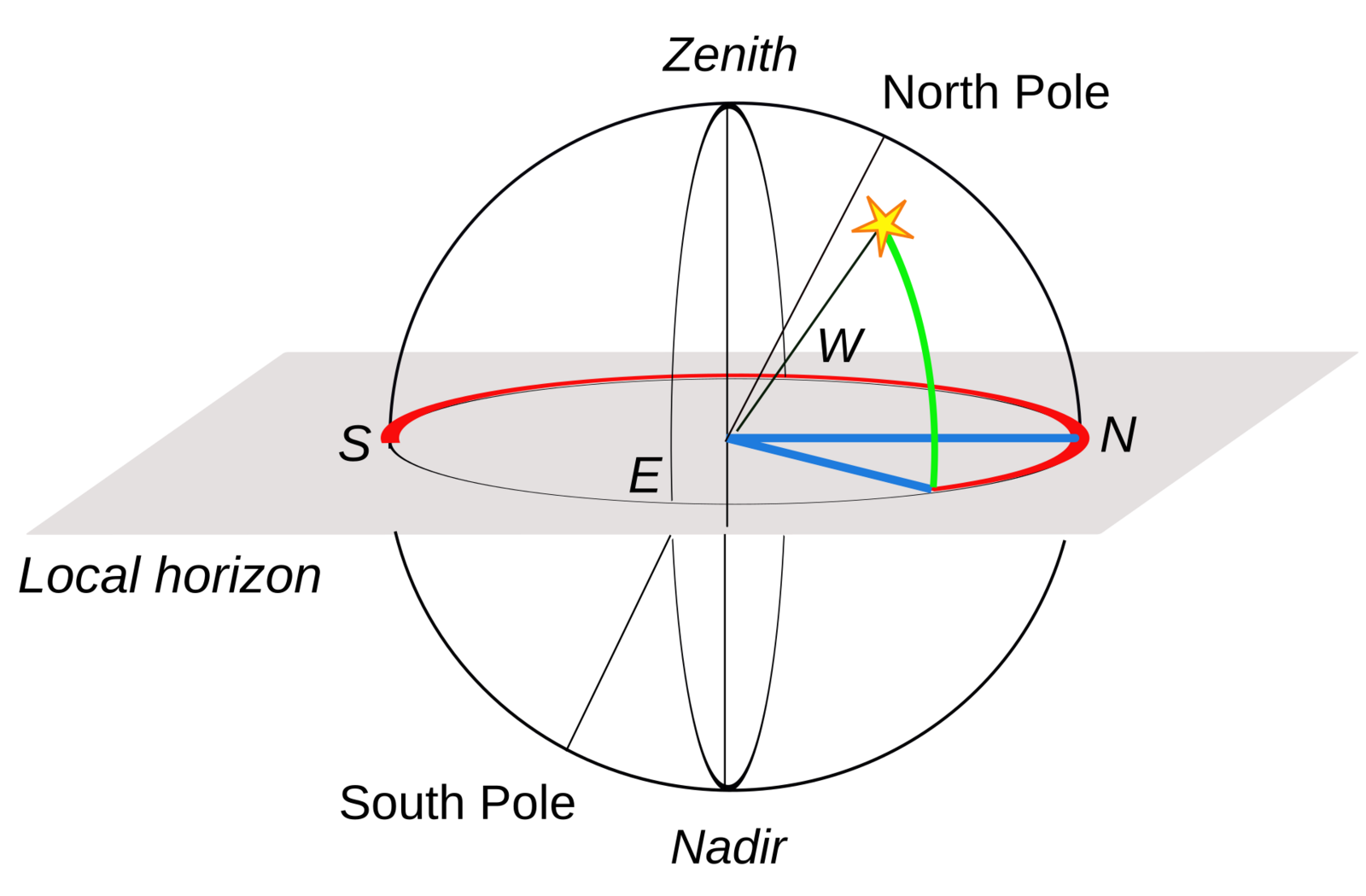

Sistema horizontal, na figura
Zênite, horizonte local, nadir; a altura h sobe do horizonte e o azimute Az corre ao longo dele. Tudo aqui depende de onde você está e de que horas são. — Francisco Javier Blanco González, CC BY 2.5, via Wikimedia Commons

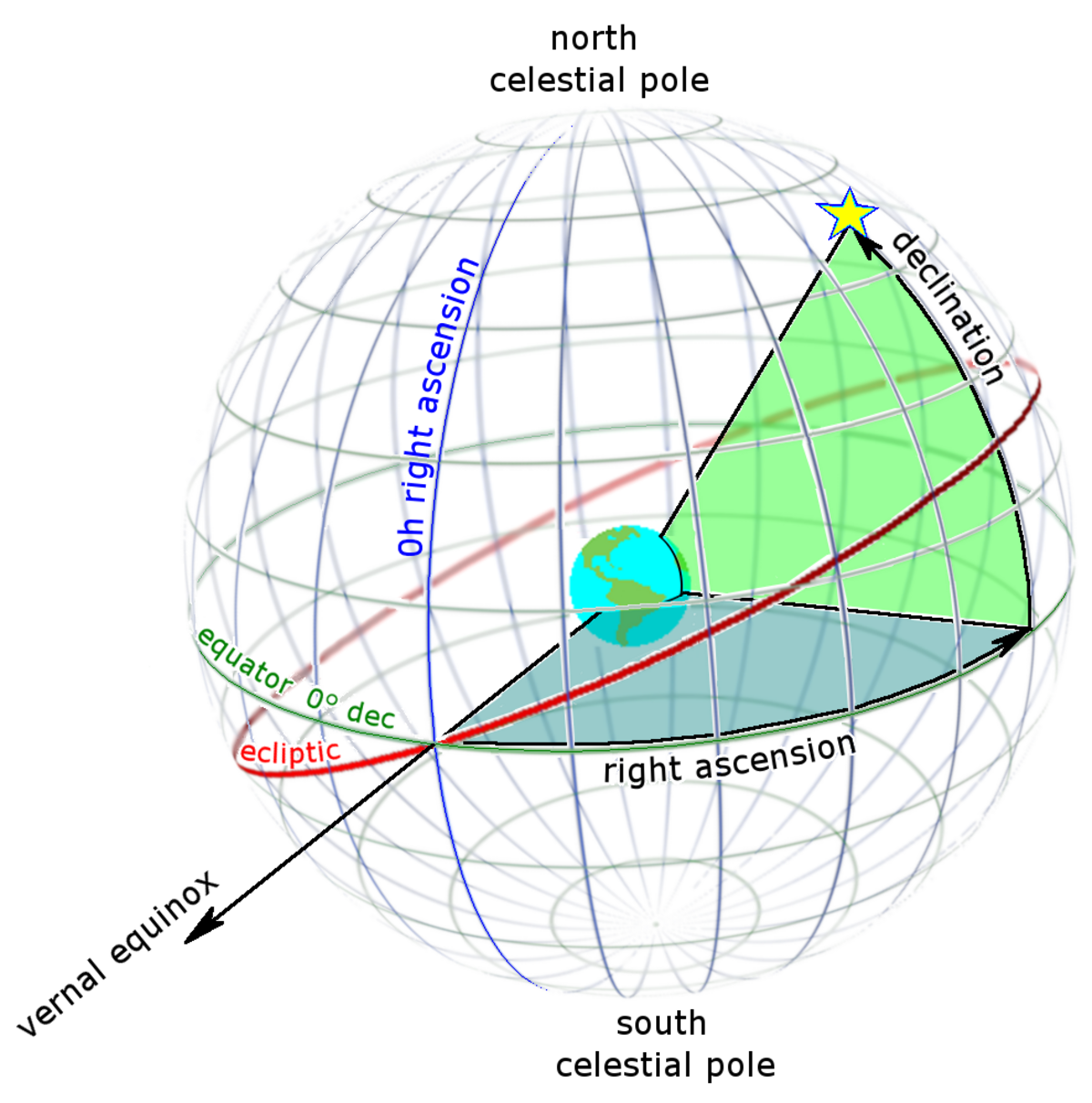

Sistema equatorial, na figura
Ascensão reta contada a partir do equinócio vernal, declinação medida a partir do equador celeste. A eclíptica aparece inclinada de 23°26′ — e é o cruzamento dela com o equador que define a origem. — Tfr000, CC BY-SA 3.0, via Wikimedia Commons
O céu inteiro, em coordenadas galácticas
Densidade de estrelas medida pelo Gaia, em coordenadas galácticas: o plano da Via Láctea, que no equatorial é uma senoide, aqui vira uma reta. As duas manchas abaixo à direita são as Nuvens de Magalhães. — ESA/Gaia/DPAC, CC BY-SA 3.0 IGO
Trigonometria esférica
Todo problema de posição vira um triângulo sobre a esfera.
Dedução: lei dos cossenos esférica
Vetores unitários do centro a cada vértice, com A na origem:
O produto escalar û_B · û_C dá o resultado direto.
Lei dos cossenos esférica
Para triângulos pequenos, cos x ≈ 1 − x²/2 e sen x ≈ x: recupera-se a lei plana.
Lei dos senos esférica
Sai do produto vetorial, calculando a mesma área de dois modos.

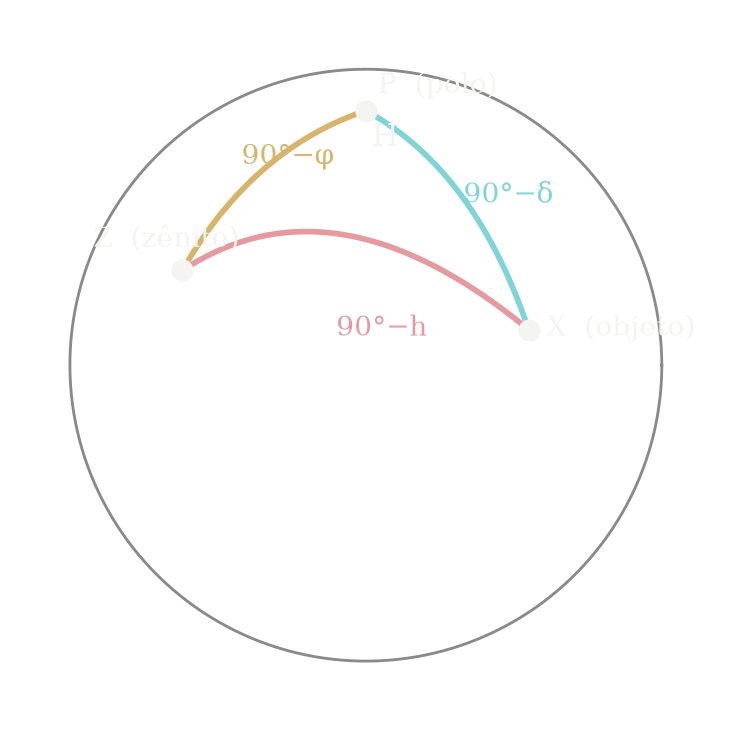

O triângulo polo–zênite–objeto
Os três lados do triângulo PZX:
O ângulo no polo é o ângulo horário H = Θ − α, com Θ o tempo sideral local.
A equação da altura
Aplicando a lei dos cossenos ao lado ZX — e a dos senos, para o azimute:
A primeira responde a quase toda pergunta prática de observação. A segunda deixa ambiguidade de quadrante — adiante, a forma com atan2 resolve isso.
Consequência 1: culminação
Em H = 0 o objeto cruza o meridiano:
Em Joinville (φ ≈ −26°), objetos com δ = −26° passam pelo zênite.
Consequência 2: nascer e poente
Impondo h = 0:
Daí sai a duração do arco diurno: 2H₀, convertido para horas.
Circumpolaridade, fotografada
Longa exposição no observatório Gemini Norte: as estrelas descrevem círculos em torno do polo celeste. As de raio pequeno nunca se põem — são as circumpolares. — International Gemini Observatory/NOIRLab/NSF/AURA, CC BY 4.0
Onde a eclíptica passa, fotografado
A luz zodiacal, fotografada no La Silla olhando para oeste depois do pôr do sol: luz solar espalhada pela poeira interplanetária, que se concentra no plano do Sistema Solar. O brilho difuso sobe do horizonte ao longo desse plano — o mesmo em que o Sol se move durante o ano. Não é a eclíptica desenhada no céu: é a poeira que mostra onde ela passa. — ESO/Y. Beletsky, CC BY 4.0

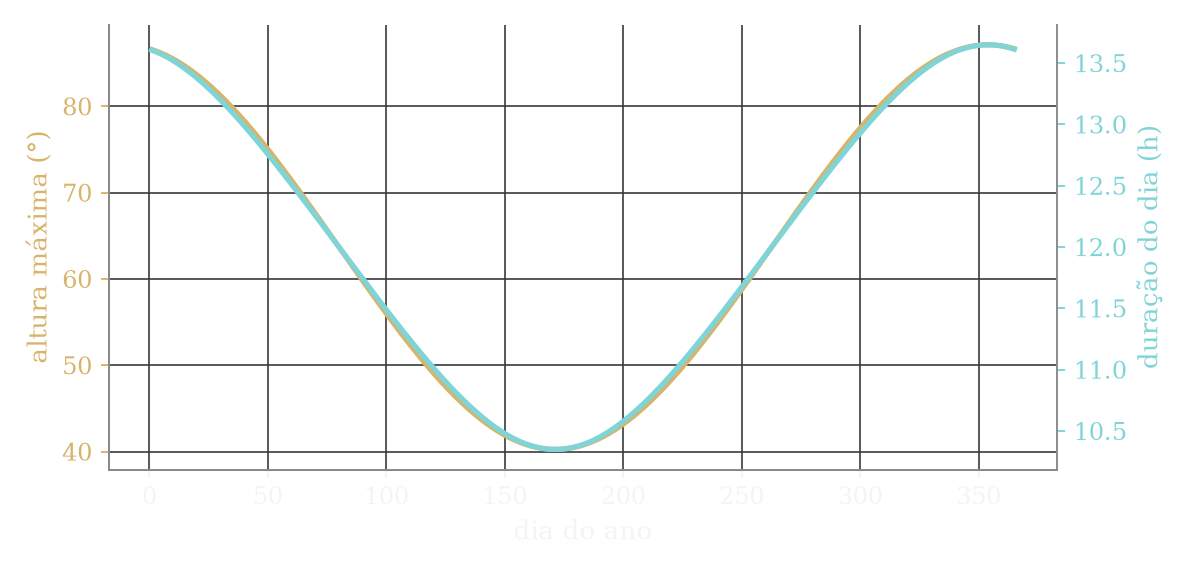

Por que existem estações
O fluxo por unidade de área horizontal:
No verão local, δ tem o mesmo sinal de φ, o Sol sobe mais e sen h é maior.
Os dois efeitos somam
Mais fluxo por unidade de área e mais horas de insolação — os dois na mesma direção.

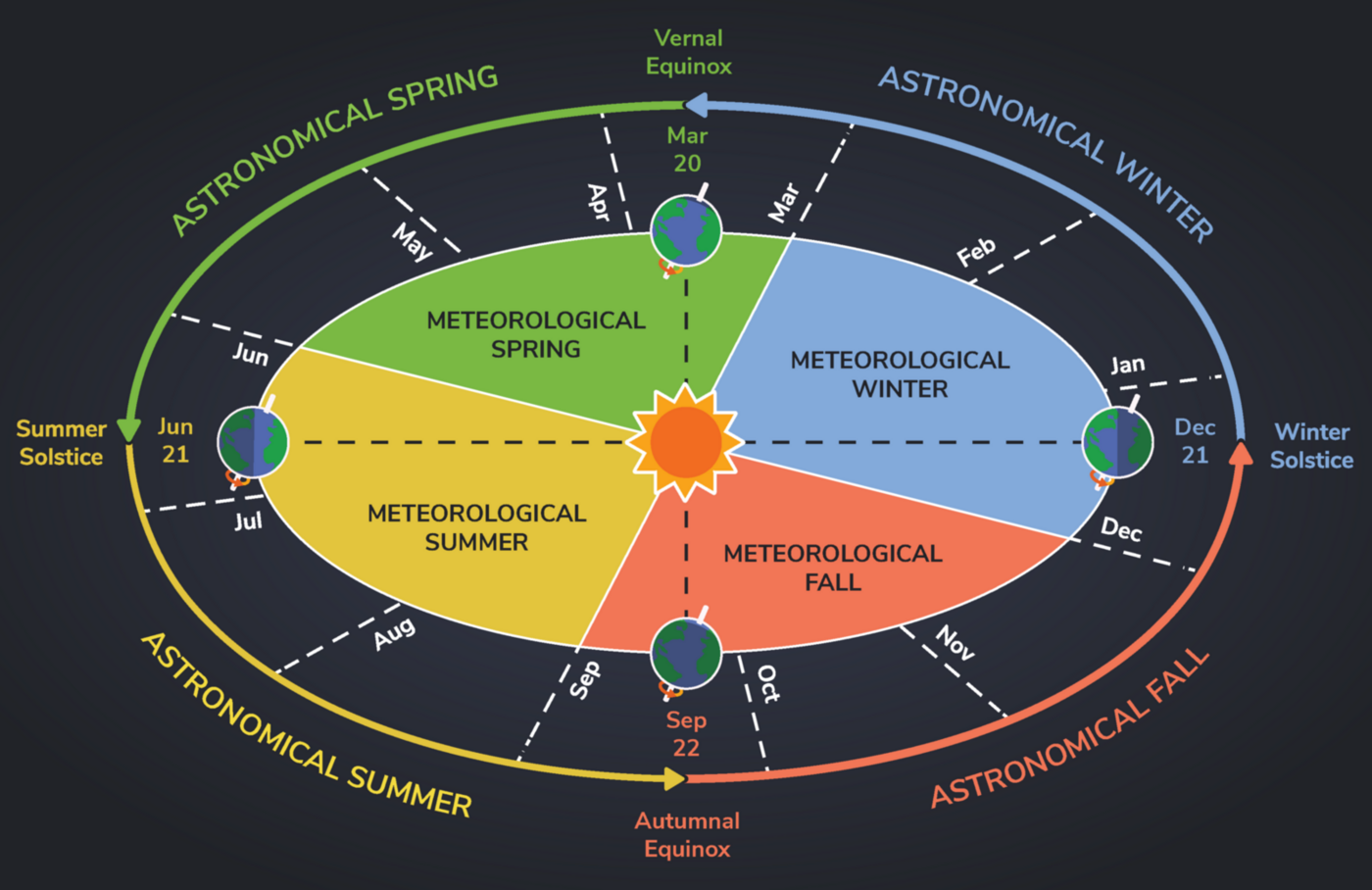

A geometria das estações
A inclinação do eixo se mantém fixa no espaço enquanto a Terra orbita: em cada solstício um hemisfério recebe luz mais direta e por mais tempo. — NOAA Office of Education, domínio público
A excentricidade não explica
Variação de fluxo ao longo da órbita:
7%, e o periélio é em janeiro — verão do hemisfério sul. O efeito existe, é secundário, e tem sinal oposto entre hemisférios.
Componente da excentricidade
Segunda lei de Kepler: a Terra corre mais no periélio.
Período de um ano.
Componente da obliquidade
A projeção da eclíptica sobre o equador não é uniforme:
Período de meio ano, porque depende de sen 2λ.

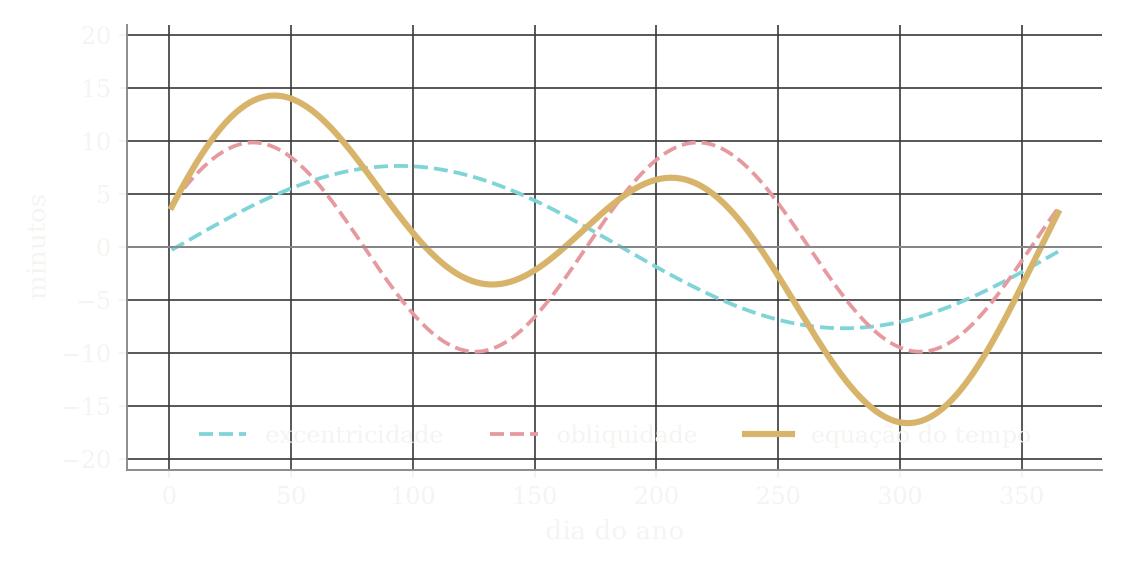

A curva resultante
Duas propriedades geométricas independentes deixam assinatura em um único gráfico observável.

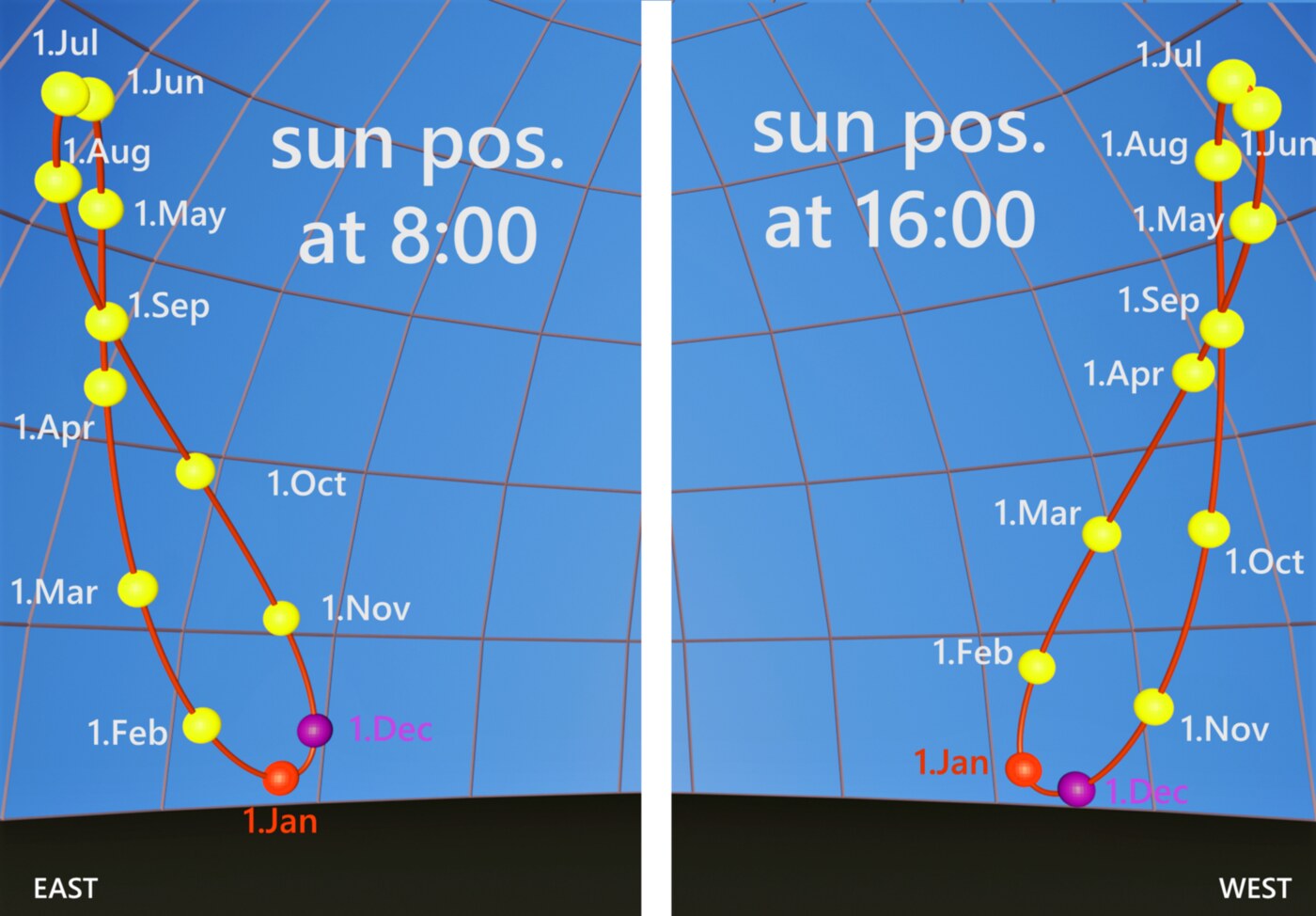

O analema
Posição do Sol no céu sempre no mesmo horário do relógio, ao longo de um ano: o oito deitado é a equação do tempo desenhada no céu. À esquerda às 8h, à direita às 16h. — Daniel Rüdisser, CC BY 4.0, via Wikimedia Commons
Tempo sideral e tempo solar

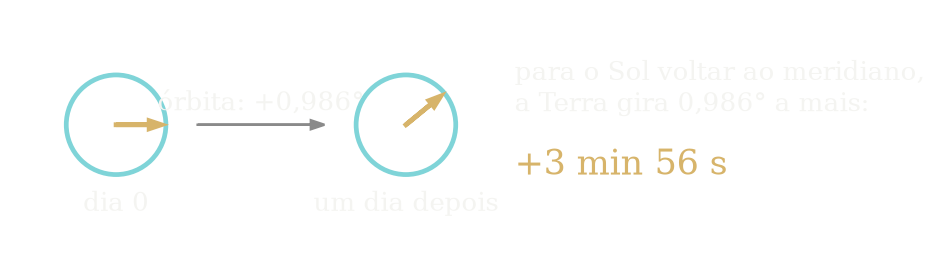

Dedução dos 3 min 56 s
Em um dia a Terra avança na órbita:
O dia sideral vale 23ʰ56ᵐ04ˢ. Em seis meses a defasagem chega a 12 h — e o céu da meia-noite é o oposto.
Elo 1: a data juliana
A JD conta dias corridos desde −4712, e existe para eliminar meses desiguais e anos bissextos das contas:
Data do calendário gregoriano, UT em horas. Se M ≤ 2, faça antes Y → Y − 1 e M → M + 12.
Elo 2: tempo sideral de Greenwich
O tempo sideral médio em Greenwich cresce linearmente com a data juliana:
O primeiro número é o GMST em J2000,0. O segundo excede 360° porque é o ângulo que a Terra gira em um dia solar — é a diferença de 3ᵐ56ˢ deduzida acima, escrita como taxa.
Elos 3 e 4: tempo sideral local
Soma-se a longitude do observador (positiva a leste) e subtrai-se a ascensão reta:
O elo 4 são as duas expressões já deduzidas: a equação da altura e a do azimute.
Passos 1 e 2: JD e GMST
Com Y = 2026, M = 8, D = 21 e UT = 0, vem A = 20 e B = −13:
Passos 3 e 4: do ângulo horário à altura
O sinal positivo de H diz que Antares já passou pelo meridiano há pouco mais de duas horas: está a oeste. A altura sai da equação já deduzida, com φ = −26,30° e δ = −26,432°.
O azimute, sem ambiguidade
A lei dos senos deixa dois quadrantes possíveis. Use o arco-tangente de dois argumentos:
Resposta: Antares está a 60° de altura, a oeste-sudoeste.
Duas verificações que não custam nada
Como δ ≈ φ, Antares passa praticamente pelo zênite daqui — o que explica os 60° mesmo duas horas depois da culminação. Se um desses números destoasse do resultado, o erro estaria na cadeia, não no céu.
Precessão dos equinócios
- A Terra é achatada: tem bojo equatorial
- Sol e Lua exercem torque sobre esse bojo
- Um giroscópio não se alinha — ele precessa
A taxa e o período
Sol contribui ~16″/ano, Lua ~34″/ano — a Lua domina, porque o torque escala com M/r³. Sobreposta, a nutação oscila com período de 18,6 anos e amplitude de 9,2″ em obliquidade.

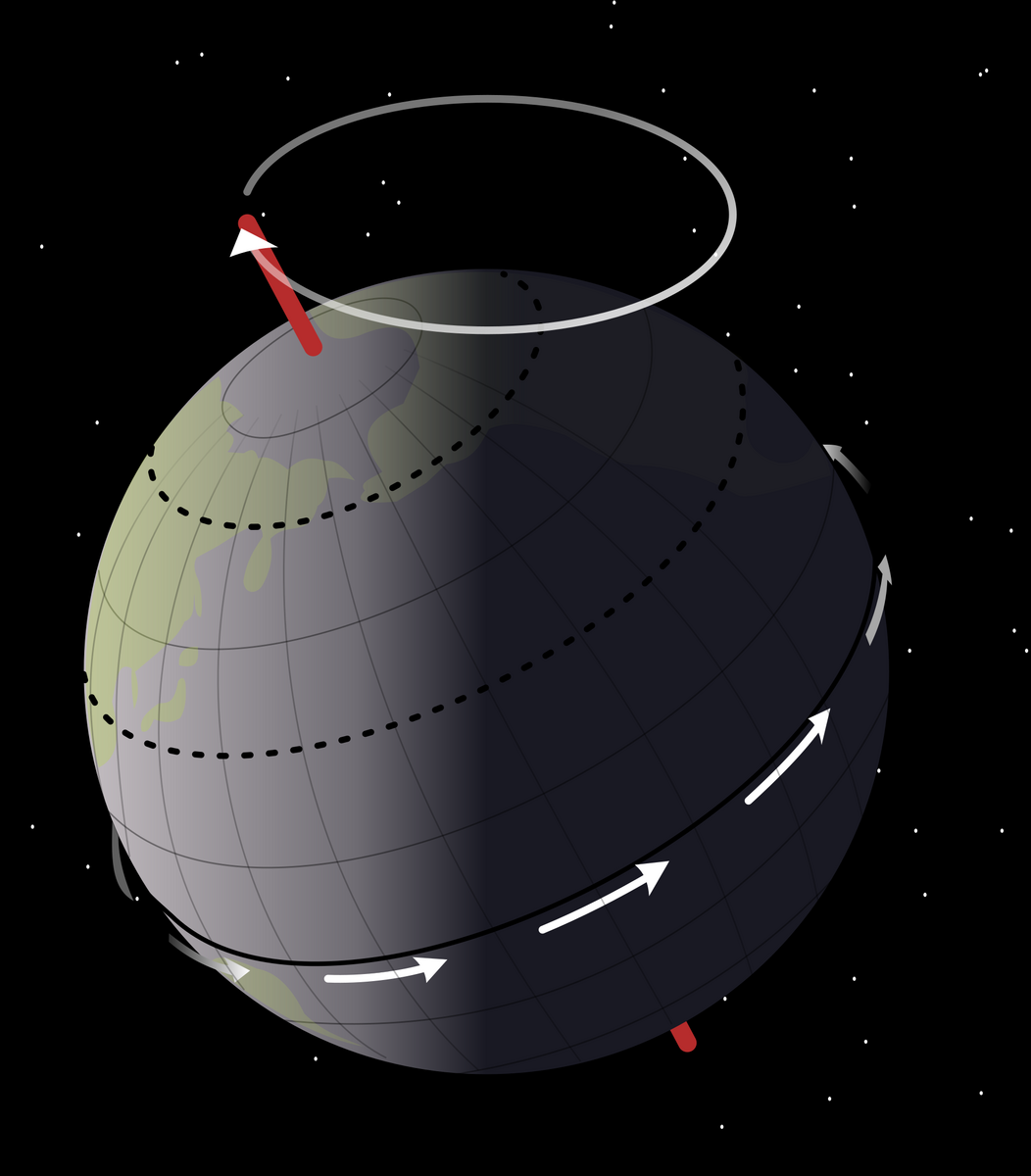

O cone de precessão
O eixo da Terra descreve um cone em 25 800 anos, mantendo a obliquidade de 23,4°. A estrela polar de hoje não é a de daqui a mil anos. — NASA / Mysid, domínio público
Onde fica
rafaelcrdelima.github.io/Astronomia/
laboratorio-capitulo-1a/
laboratorio-capitulo-1a/
O céu de Joinvilleroda no navegadornada para instalarcatálogo sorteado a cada acesso
O catálogo muda a cada vez que você abre a página: as suas medidas são suas. Duas pessoas não entregam a mesma tabela, e os resultados finais têm de bater assim mesmo.
A conversão que você vai refazer na mão
O CSV traz A, h e Θ. As coordenadas de catálogo saem daí, com a latitude do sítio:
Repare no que entra: φ diz onde você está, Θ diz quando. Um sistema que precisa dos dois é local e instantâneo; o que sai não precisa de nenhum. Refaça a conta em pelo menos três linhas — é ela que prova que você entendeu a diferença.
A ideia geométrica que sustenta o resto
Um círculo máximo inclinado de i em relação ao equador celeste desenha, em α e δ, uma senoide:
E o polo desse círculo sai dos dois mesmos parâmetros:
Daí vem tudo. Medir a inclinação é medir a amplitude da senoide. A faixa da Via Láctea e a eclíptica são círculos máximos diferentes — a mesma conta serve para os dois, mudando só quais pontos entram.
A faixa que você vai medir
Panorama de 360° do céu inteiro — GigaGalaxy Zoom do ESO, de La Silla e do Paranal. É esta banda que os pontos em ciano do laboratório reproduzem, e cuja inclinação em relação ao equador celeste você vai ajustar. — ESO/S. Brunier, CC BY 4.0
Experimento 4 · os planetas estão na eclíptica?
Meça os cinco planetas e converta cada um com o ε que você mediu:
- A longitude λ se espalha por todo o círculo — eles estão em pontos quaisquer da órbita
- A latitude β fica presa a poucos graus de zero, para todos
Se o Sistema Solar não fosse plano, β se espalharia por ±90° como λ. É essa a razão de existir um sistema de coordenadas eclípticas — e você acabou de medi-la, sem sair da abóbada.
